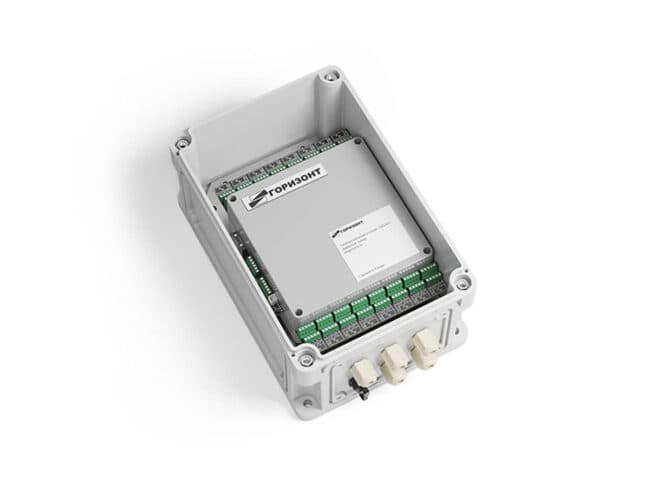

TSG-S01-8,16,32 Тензометрлік станция
Көпірлік өлшеу сұлбаларына арналған көпарналы станция. Толық көпір, жартылай көпір және ширек көпір қосылыстарын қолдайды.
Қолданылуы
Қолдану және қосу
Тензометрлік датчиктердің, ток пен кернеу шығысы бар аналогтық датчиктердің және жеке тензорезисторлардың электр сигналдарын өлшейді. Сигналдарды цифрлық түрге айналдырып, жоғары дәлдік пен төмен шу қажет компьютерлік жүйелерге береді.
Бастапқыда сынақтарға әзірленген станция мониторинг жүйелері мен тұрақты орнатуға бейімделген.
Параметрлер
Техникалық сипаттамалар
- Коммутацияланатын дифференциалдық өлшеу арналарының саны
- TSG-S01-8: 8 TSG-S01-16: 16 TSG-S01-32: 32
- Тензорезисторларды қосу сұлбалары
- Толық көпір, жартылай көпір, ширек көпір
- Толық және жартылай көпірдегі тензорезисторлар кедергісі, Ом
- 50÷5000
- Тензорезисторлардың қорек кернеуі, В
- 2÷3
- Өлшеу диапазоны, мкВ/В
- ±10000
- Тензорезистор кабелінің ең үлкен ұзындығы, м
- 100
- Шығыс интерфейстерінің түрлері
- RS-485,USB
- Тұтынылатын қуат
- 1,2Вт
- Өлшемдері, мм
- 300×200×160
- Масса, кг
- 1,5
Өндірушінің негізгі деректері берілген. Диапазон, интерфейстер және жиынтық таңдалған орындалымға байланысты.
Өндірушінің толық деректері (RU)Сипаттамалар, техникалық деректер және суреттер: НТП «Горизонт» материалдары.Өндіруші материалдары (RU) ↗
