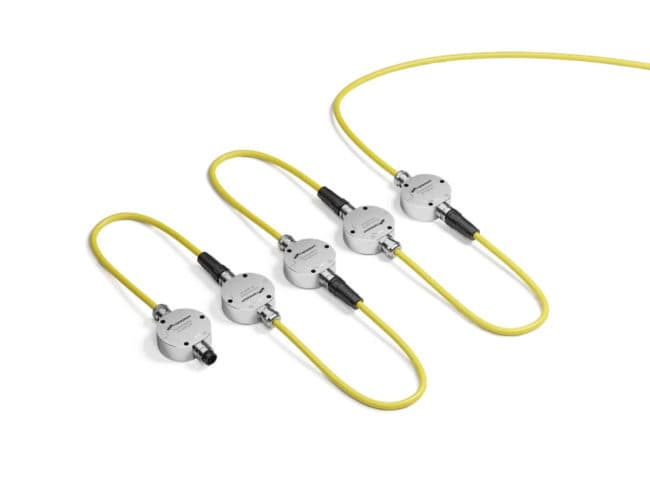

MS-IN-Q2M Инклинометрическая цепь
Объединяет двухкоординатные инклинометры в измерительную цепь. Позволяет наблюдать изменение положения нескольких точек конструкции.
Применение и подключение
Инклинометрическая цепь MS-IN-Q2M состоит из последовательно подключенных инклинометров IN-Q2M, объединенных в одну цифровую линию. Инклинометрические цепи MS-IN-Q2M применяются в составе систем мониторинга строительных конструкций и грунтовых оснований для контроля прогибов. Установка датчиков инклинометрической цепи производится через заданное расстояние в зоне возможного прогиба. Расчет осуществляется посредством измерения углов наклона в разных точках объекта мониторинга с последующим пересчетом в прогиб.
Технические характеристики
- Тип инклинометров
- IN-Q2M
- Количество измерительных осей
- 2
- Диапазон измерения углов наклона
- 6/12/24/48°
- Предел основной погрешности измерений, % от диапазона измерений
- ±0,05%
- Частота опроса
- до 50 отсчетов/сек
- Рабочий температурный диапазон измерителей с цифровым выходом
- от –40 до +60°С
- Пыле-влагозащищённость, степень защиты
- IP67
- Выходной интерфейс
- RS-485
- Протокол обмена
- Modbus
- Количество инклинометров IN-Q2M в одной цепи
- до 50
- Длина измерительной цепи
- до 800м
Приведены основные данные производителя. Диапазон, интерфейсы и комплектность зависят от выбранного исполнения.
