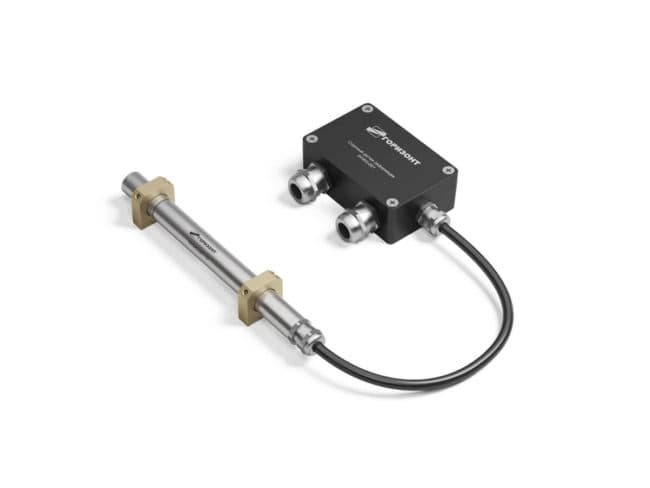

SVWG Струнный датчик деформации
Струнный датчик для контроля относительной деформации конструкций. Доступны аналоговое и цифровое исполнения с измерением температуры.
Применение и подключение
Цифровой выход позволяет развертывать цифровые измерительные цепи, состоящие из нескольких десятков струнных датчиков деформации с длиной линии до 800 метров. Таким образом, нет необходимости установки дорогостоящих даталоггеров сбора данных струнных датчиков.
Струнный датчик деформации монтируется на поверхность объекта измерений малоинвазивной точечной сваркой на металл или при помощи анкерных болтов на бетон.
Техническая документация
Руководство по эксплуатацииНа сайте производителяГабаритный чертежНа сайте производителяТехнические характеристики
- Диапазон измерений относительной деформации, при использовании крепежа из комплекта поставки, мкм/м
- 0…3300
- Основная приведенная погрешность к диапазону измерений относительной деформации при температуре 24°С, % от диапазона
- ±1
- Измерительная база, мм
- SVWG-01: 120,0 ± 0,3 SVWG-D01: 120,0 ± 0,3
- Измерение температуры
- SVWG-01: Термистор NTC SVWG-D01: встроенный датчик температуры
- Термокомпенсация
- SVWG-01: Да, по формуле температурной коррекции SVWG-D01: Автоматическая температурная коррекция
- Рабочий температурный диапазон, °С
- от -50 до +60
- Степень защиты в соответствии с ГОСТ 14254-2015
- SVWG-01: IP68 SVWG-D01: IP65
- Материал корпуса датчика
- Нержавеющая сталь AISI 316L
- Средний срок службы, лет
- 20
Приведены основные данные производителя. Диапазон, интерфейсы и комплектность зависят от выбранного исполнения.
