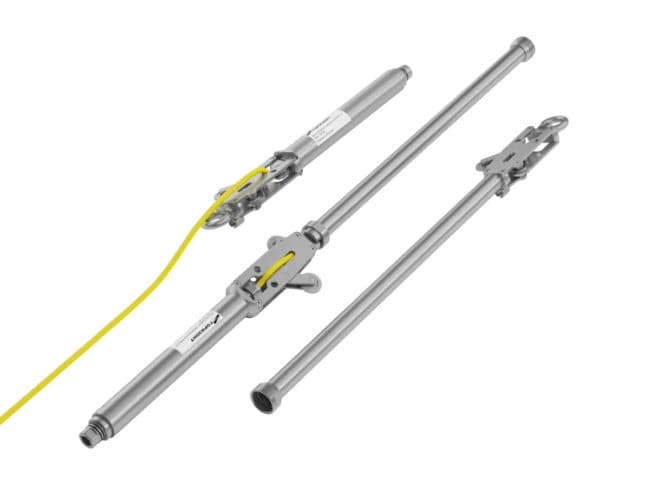

BIN-D3-10 Скважинный инклинометр
Двухосевой скважинный инклинометр для контроля смещений грунта. Устанавливается в обсадную инклинометрическую трубу и передает данные по RS-485.
Применение и подключение
Скважинные инклинометры устанавливаются в обсадную инклинометрическую трубу в цепь из нескольких датчиков в зону подвижного слоя грунта. При возникновении подвижек грунта происходит деформация обсадной трубы, что приводит к изменению угла наклона, регистрируемого инклинометрами. Таким образом, по показаниям нескольких инклинометров контролируются относительные горизонтальные смещения подвижного слоя.
Техническая документация
Руководство по эксплуатацииНа сайте производителяТехнические характеристики
- Количество измерительных осей
- 2
- Длина измерительной базы
- 600/800/1000/1200 мм
- Диапазон измерений
- 15°/30°
- Разрешающая способность
- 5”
- Приведенная погрешность измерения угла наклона, к полному диапазону измерений
- 0,05%
- Рабочий температурный диапазон
- от −32 до +50 °С
- Глубина погружения ниже уровня грунтовых вод
- До 50м
- Количество датчиков в одной скважине
- До 20 шт.
- Диаметр обсадной инклинометрической трубы
- 70мм
- Цифровой интерфейс
- RS-485
- Протокол обмена
- Modbus
- Напряжение питания
- 9-28В
Приведены основные данные производителя. Диапазон, интерфейсы и комплектность зависят от выбранного исполнения.
