Геотехнический мониторинг
Наблюдение за грунтовым массивом и влиянием строительства на окружающие сооружения.
Обсудить объект
Что контролируем
- Перемещения грунта
- Осадки зданий рядом со строительством
- Уровень грунтовых вод
От измерений на объекте до данных для персонала
Параметры и состав приборов зависят от конструкции, условий эксплуатации и уже действующих систем.
Контроль на объекте
Выбираем точки измерения и приборы под наблюдаемые изменения.
Сбор и передача
Подключаем измерения к общей системе с учетом доступной связи и инфраструктуры.
Наблюдение и события
Организуем архив, отображение изменений и предупреждения для ответственных специалистов.
Назначение

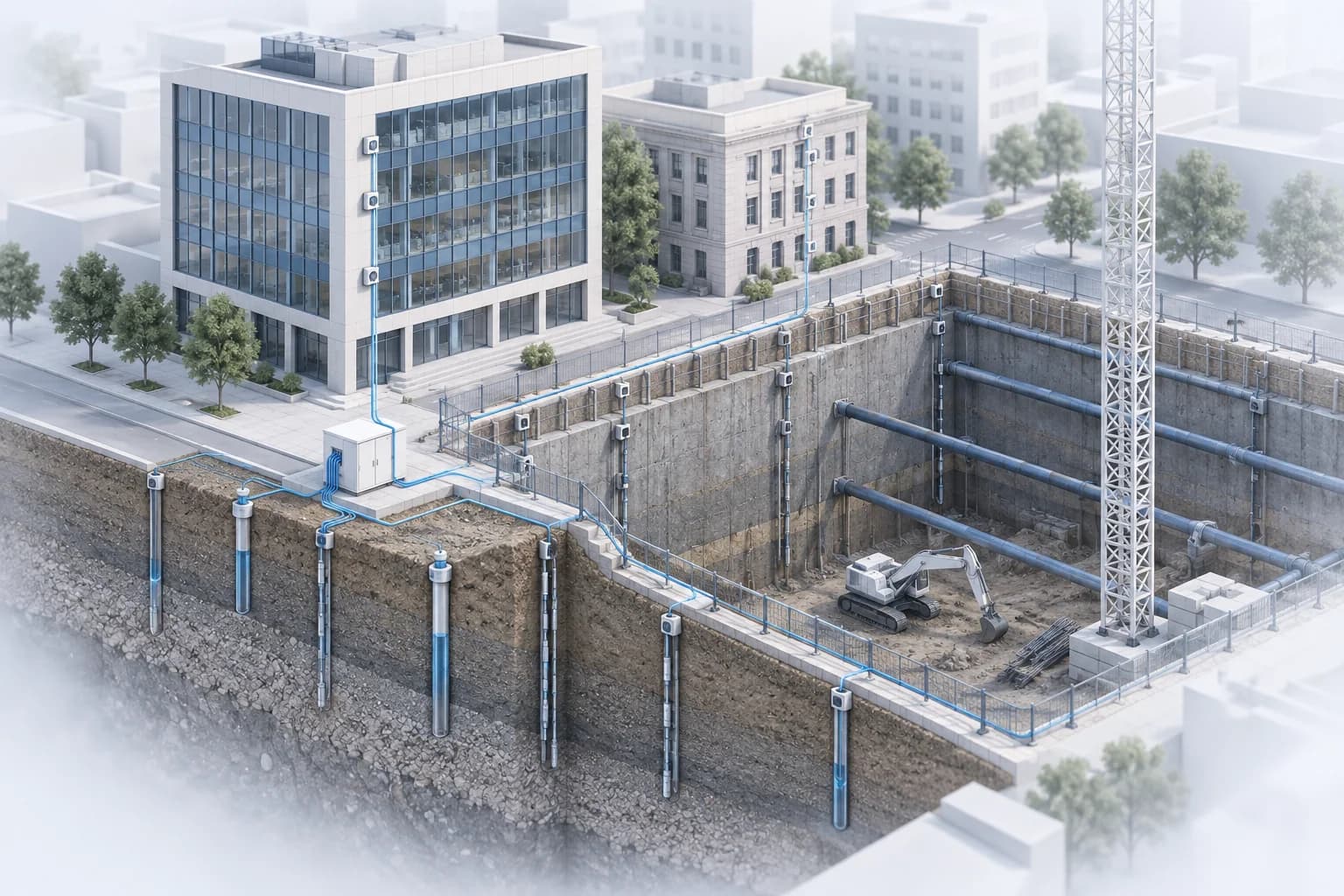

Система помогает контролировать безопасность строительства и состояние объектов в зоне его влияния. Непрерывные измерения грунта, котлована и соседних зданий позволяют вовремя выявлять осадки, смещения и изменения усилий в конструкциях.
Контролируемые параметры
- осадки фундаментов и относительная разность осадок зданий в зоне влияния
- крен зданий в зоне влияния строительства
- напряжения под подошвой фундаментов
- послойные осадки грунтов основания
- напряжения в основании под пятой свай и в стволе свай
- усилия в грунтовых анкерах
- напряжения в конструкциях подземной части (фундаменты, колонны, перекрытия)
- уровень подземных вод, поровое давление
- горизонтальные перемещения верха ограждающей конструкции
- горизонтальные перемещения ограждающей конструкции по высоте
- напряжения в стальных распорках, в тягах анкерных устройств
- температура и глубина промерзания грунтов
- уровень подземных вод за пределами ограждения
Объекты мониторинга
- Объекты нового строительства
- Грунтовый массив в зоне строительства
- Котлован строительства, ограждающие конструкции
- Существующие здания и сооружения, находящиеся в зоне влияния строительства
Что может входить в систему
Ниже показаны подходящие семейства и примеры приборов. Окончательный состав определяется проектом.
Датчики уровняPLLG D01 Датчик уровня водыИзмеряет уровень грунтовых вод в наблюдательных скважинах. Передает показания по RS-485 для длительного контроля оснований, гидротехнических объектов и склонов.
Грунтовые экстензометрыEX-CMG Датчик подвижек грунтаИзмеряет смещение грунта относительно устойчивой точки. Датчик и анкер соединяются инварной проволокой; изменение расстояния фиксируется в системе мониторинга.
Датчики уровняPLLG Датчик порового давленияИзмеряет давление воды между частицами грунта. Применяется для контроля фильтрации, грунтовых оснований, дамб, карьеров и оползневых процессов.
Датчики уровняPLLG Напорный пьезометрИзмеряет давление воды в напорных скважинах, трубопроводах и резервуарах. Может включаться в проводную или беспроводную систему сбора данных.
Датчики уровняPLLG-D22 Пьезометр LoRaWANПьезометр с автономным питанием и передачей измерений по LoRaWAN. Используется для наблюдения за уровнем и давлением воды без постоянной кабельной связи с сервером.
Датчики уровняPHG Пьезометр опускнойОпускной пьезометр для наблюдений на гидротехнических сооружениях. Секционная конструкция включает водоподъемную колонну, фильтрующий водоприемник и отстойник.Обсудим вашу задачу
Расскажите об объекте, действующей системе и о том, что нужно изменить. Уточним детали и предложим следующий шаг.
