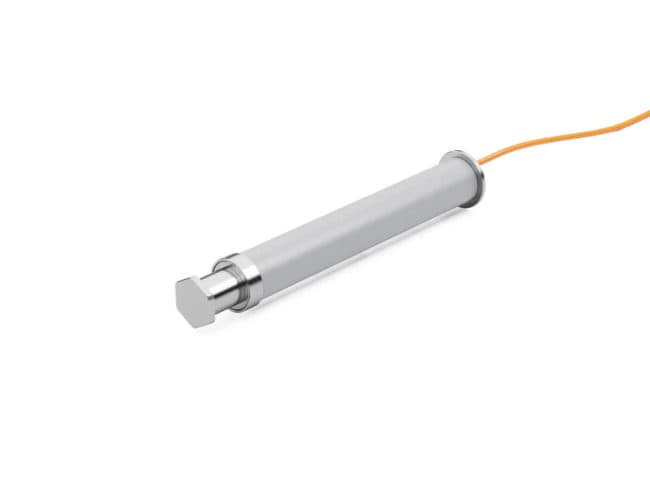

JMG-01-25 Датчик примыкания
Контролирует раскрытие примыканий и швов бетонных конструкций. Устанавливается в опалубку до бетонирования и измеряет линейное перемещение.
Применение и подключение
Закладной анкер датчика устанавливается в одну часть фундаментной плиты, а сам датчик – в другую часть фундаментной плиты на этапе подготовки опалубки деформационного шва перед заливкой бетоном. После установки датчика и заливки бетоном, закладная часть и датчик примыкания, находясь в разных элементах бетонной конструкции, испытывают перемещения относительно друг друга, что регистрируется датчиком. Конструкция датчика примыкания обеспечивает контроль раскрытия деформационного шва в продольном направлении и обеспечивает работоспособность датчика при наличии подвижек в поперечных направлениях.
Технические характеристики
- Диапазон раскрытия трещины
- ±12,5мм
- Тип выходного сигнала
- Аналоговый потенциометрический
- Первичный преобразователь
- Датчик линейных перемещений CMG-01
- Способ установки
- В опалубку перед бетонированием
- Температура окружающей среды
- от −30 до +85 °С
- Масса
- 0.6кг.
Приведены основные данные производителя. Диапазон, интерфейсы и комплектность зависят от выбранного исполнения.
