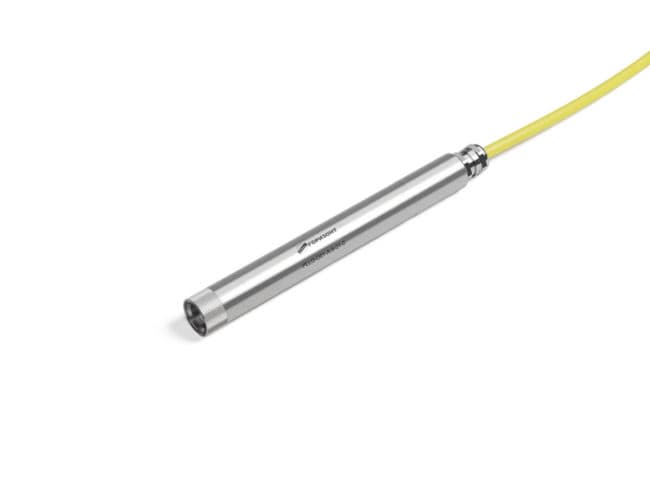

PLLG Датчик порового давления
Измеряет давление воды между частицами грунта. Применяется для контроля фильтрации, грунтовых оснований, дамб, карьеров и оползневых процессов.
Применение и подключение
Датчик порового давления предназначен для измерения порового давления воды в грунтовом массиве — давление грунтовых вод между частицами грунта. Датчик порового давления воды применяется для измерения гидрогеологического режима грунтовых оснований, фильтрационных процессов в грунтовых дамбах, контроля развития напряжений в карьерах и горных выработках, а также при мониторинге природных оползневых процессов и в составе автоматизированных систем геотехнического мониторинга при строительстве.
Датчик порового давления PLLG может быть подключен к модуля сбора и передачи данных CU-LoRaWAN, CU-GPRS, CU-LTE для организации непрерывного сбора данных с датчиков или портативному считывателю SmartLogger для проведения ручных измерений
Техническая документация
Руководство по эксплуатацииНа сайте производителяТехнические характеристики
- Способ монтажа
- Погружение/Задавливание
- Диапазон измерения относительного давления, Бар
- 3/4/5/6/10/20/30
- Тип фильтрующих элементов
- HAE – Размер поры 1 мкм
- Габаритные размеры датчика (длина × диаметр), мм, не более
- 225 ×23
- Материал корпуса
- Нержавеющая сталь AISI 316L
- Рабочий диапазон температур (датчик)
- от -10 до 60°С
- Рабочий диапазон температур (электронный блок)
- от -45 до 60°С
- Температура установки пьезометров с стандартными фильтрующими элементами HAE
- >0°С
- Температура установки пьезометров с фильтрующими элементами HAE с подготовкой для отрицательных температур
- >-10°С
- Погрешность давления, приведенная к ВПИ
- Исполнение …-01-…: ±0,1 % Исполнение …-05-…: ±0,5 %
Приведены основные данные производителя. Диапазон, интерфейсы и комплектность зависят от выбранного исполнения.
