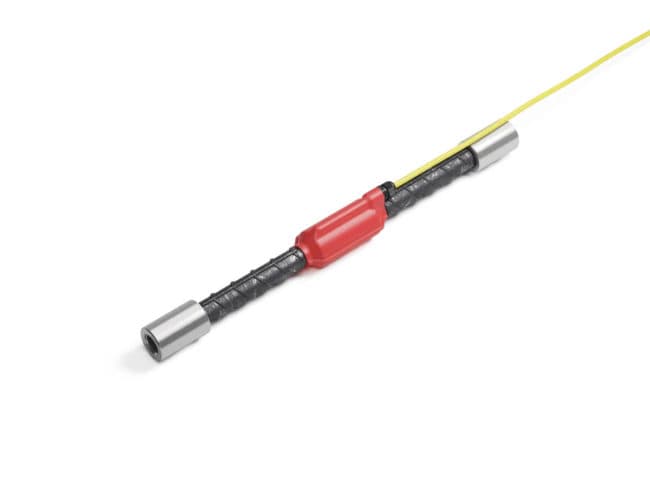

RSS-R Датчик напряжения в арматуре
Контролирует деформацию арматуры в железобетонной конструкции. Включается в арматурный каркас сваркой или соединительными муфтами.
Применение и подключение
Тензометрический датчик напряжения в арматуре RSS изготавливается из того же материала и того же диаметра, что и арматура каркаса, поэтому при установке датчика в каркас прочность арматуры не снижается. Такой способ установки позволяет добиться наименьшей погрешности измерения напряжений (деформаций) арматуры, т.к. датчик RSS испытывает такие же напряжения, что и сама арматура, являясь частью каркаса.
Также возможен способ крепления датчика вязкой к арматурному каркасу или сваркой. При этом датчик изготавливается из арматуры меньшего диаметра, чем сам арматурный каркас, тем самым достигается минимальное влияние датчика на напряженно-деформированное состояние арматурного каркаса. Датчик поставляется с аналоговым выходом тензометрический мост 350 Ом или с цифровым выходом.
Техническая документация
Руководство по эксплуатацииНа сайте производителяТехнические характеристики
- Выход
- Аналоговый
- Способ установки
- Сварка/соединительные муфты
- Номинальный диаметр арматуры
- D16-50
- Тип первичного преобразователя
- Тензометрический мост 350Ом
- Длина
- 1000мм
- Тип калибровки
- По деформации
- Диапазон измерений
- ±2500мкм/м
- Основная приведенная к полному диапазону измерений погрешность измерения
- 1%
- Термокомпенсация
- Есть
- Рабочий температурный диапазон
- от -40 до +60°С
Приведены основные данные производителя. Диапазон, интерфейсы и комплектность зависят от выбранного исполнения.
