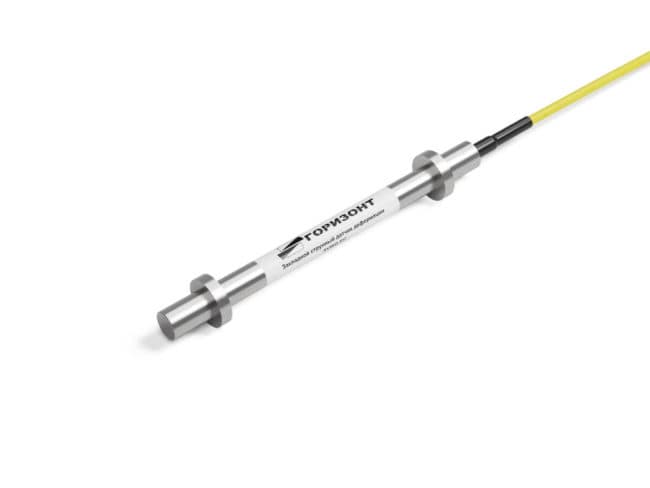

SVWG-12-EC Закладной струнный датчик деформации
Закладной струнный датчик для измерения деформаций бетона. Контролирует изменение относительной деформации и температуру в точке установки.
Применение и подключение
Аналоговый зaкладной струнный датчик деформации предназначен для измерения напряженно деформированного состояния железобетонных конструкций при проведении геотехнического мониторинга напряжений под подошвой фундамента здания, мониторинга напряжения на оголовке свай, в пяте и стволе свай, в конструкциях подземной части здания.
Датчик устанавливается в арматурный каркас подвешиванием с помощью вязальной проволоки перед установкой. В случае установки в каркас буронабивной сваи монтаж осуществляется на стапелях до установки арматурного каркаса в скважину. Кабели датчиков выводятся на поверхность под в стальных трубах, для обеспечения целостности кабелей при срубки оголовка сваи.
Техническая документация
Руководство по эксплуатацииНа сайте производителяТехнические характеристики
- Диапазон измерений относительной деформации на 1 м, мкм
- от 0 до 3300
- Предел допускаемой приведенной погрешности измерений относительной деформации, %
- ±1
- Длина измерительной базы, мм
- 120±0,3
- Тип выходного сигнала
- аналоговый
- Диапазон выходного сигнала, Гц
- [от 500 до 1200] ±20%
- Измерение температуры
- Термистор NTC
- Термокомпенсация
- Да, по формуле температурной коррекции
- Рабочий температурный диапазон, °С
- от -52 до +60
- Масса, кг, не более
- 0,3
- Материал корпуса датчика
- Нержавеющая сталь AISI 316L
Приведены основные данные производителя. Диапазон, интерфейсы и комплектность зависят от выбранного исполнения.
