IC-BIN-D3 Инклинометрическая цепь
Инклинометрическая цепь для наблюдения за перемещениями грунта по глубине. Несколько двухосевых датчиков работают в общей линии RS-485.
Применение и подключение
Скважинные инклинометрические модули BIN-D3 собираются в инклинометрические цепи и поставляются в полной заводской готовности. Цепи погружаются в обсаженную трубой ПНД скважину. При возникновении подвижек грунта происходит деформация обсадной трубы, что приводит к изменению угла наклона установленных в скважине инклинометрических модулей. Далее по показаниям нескольких инклинометров рассчитываются смещения подвижного слоя.

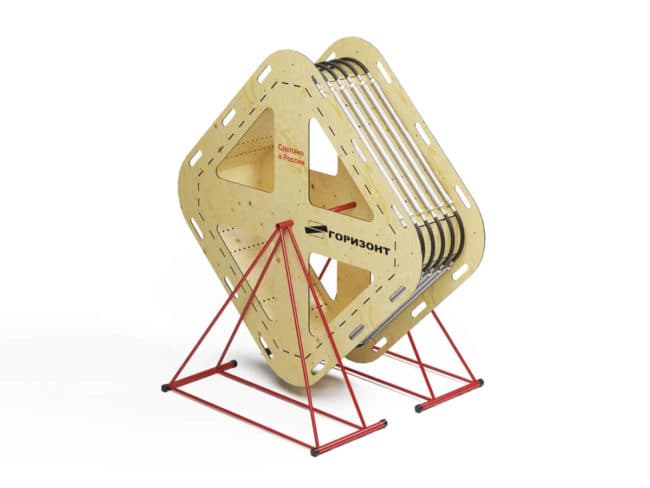

Инклинометрические цепи поставляются на квадратном барабане.
Техническая документация
Руководство по эксплуатацииНа сайте производителяТехнические характеристики
- Количество измерительных осей
- 2
- Длина измерительной базы
- 500/1000 мм
- Диапазон измерений
- 15°/30°
- Разрешающая способность
- 5”
- Приведенная погрешность измерения угла наклона, к полному диапазону измерений
- 0,05%
- Рабочий температурный диапазон
- от −30 до +50 °С
- Глубина погружения ниже уровня грунтовых вод
- До 50м
- Количество датчиков в одной измерительной цепи
- До 150
- Диаметр обсадной трубы
- 60-90мм
- Цифровой выход
- RS-485
- Протокол обмена
- Modbus RTU
- Напряжение питания
- 9-28В
Приведены основные данные производителя. Диапазон, интерфейсы и комплектность зависят от выбранного исполнения.
