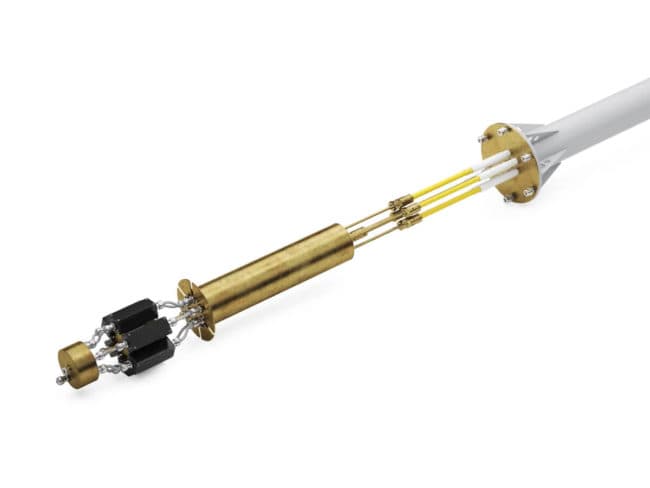

EXGG Экстензометр грунтовой
Измеряет перемещения грунтового массива на нескольких глубинах. Головной модуль связан с анкерами, установленными в зонах контроля скважины.
Применение и подключение
Грунтовые экстензометры EXGG предназначены для контроль послойных вертикальных подвижек грунтового основания относительно коренной породы в следствии осадки грунта или сил морозного пучения, контроль относительных и абсолютных осадок фундаментного основания зданий и с сооружений (при закреплении грунтового анкера в коренной породе, а головного модуля на ростверке или на фундаментной плите
Принцип действия экстензометра основан на контроле вертикальных перемещений грунтовых якорей, установленных в контролируемых слоях грунтового основания, относительно головного модуля экстензометра, размещенного на поверхности. Грунтовые якоря соединены с датчиками перемещений анкерными тягами, выполненные из стеклопластикового прута, мало подверженным температурным расширениям.
Технические характеристики
- Количество зон контроля
- от 2 до 6
- Тип анкеров
- Гидравлический якорь/ арматурный
- Диаметр скважины для установки
- 120мм
- Материал анкерных тяг:
- Стеклопластик
- Степень пыле-влагозащиты
- IP65
- Ход датчика перемещений
- 300 мм
- Приведенная погрешность перемещения
- ±0,1 %
- Связь датчика
- RS-485, Modbus
Приведены основные данные производителя. Диапазон, интерфейсы и комплектность зависят от выбранного исполнения.
